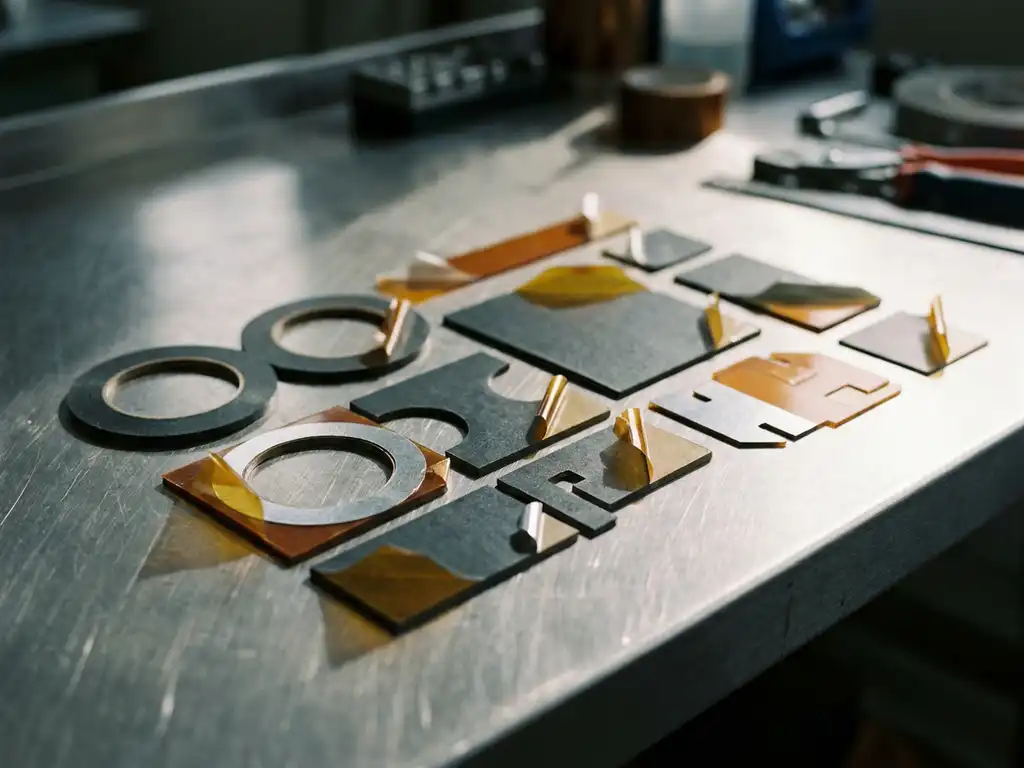

Formstanzteile aus Klebeband sind präzise zugeschnittene Klebemittel-Elemente, die aus selbstklebenden Trägermaterialien in einer definierten Form ausgestanzt werden. Sie ersetzen flüssige Klebstoffe oder mechanische Verbindungselemente und lassen sich direkt in Fertigungs- und Montageprozesse integrieren. Die folgenden Abschnitte beleuchten Herstellung, Materialien, Einsatzgebiete und die Frage, wann ein kundenspezifisches Stanzteil sinnvoll ist.
Wie werden Formstanzteile aus Klebeband hergestellt?
Formstanzteile entstehen, indem selbstklebendes Bandmaterial mit einem Stanzwerkzeug in eine vorgegebene Kontur gebracht wird. Das Ergebnis ist ein maßgenaues Klebelement, das eine Schutzfolie trägt, direkt in der Fertigung abgezogen und positioniert werden kann. Je nach Losgröße und Geometrie kommen unterschiedliche Verfahren zum Einsatz.
Beim Flachbettstanzen wird ein Stanzwerkzeug mit definiertem Hub auf das Bandmaterial gepresst. Dieses Verfahren eignet sich für komplexe Konturen und kleinere bis mittlere Stückzahlen. Beim Rotationsstanzen läuft das Material durch ein Rollenwerkzeug, was hohe Geschwindigkeiten und große Volumina ermöglicht. Für einfachere Geometrien wird auch das Schneidplotten eingesetzt, bei dem ein gesteuertes Messer die Kontur aus dem Material herausschneidet.
Nach dem Stanzvorgang werden die Teile in der Regel auf einem Liner (Trennpapier oder Trennfolie) belassen, damit sie sich sauber handhaben und in der Montage einfach entnehmen lassen. Auf Wunsch können die Stanzteile auch als Einzelteile, auf Rollen oder in Bögen geliefert werden, je nachdem, wie die Weiterverarbeitung beim Kunden organisiert ist.
Welche Materialien eignen sich für Formstanzteile?
Grundsätzlich lässt sich jedes selbstklebende Bandmaterial stanzen, sofern es in Rollenform vorliegt und die mechanischen Eigenschaften den Stanzprozess erlauben. Die Materialwahl richtet sich nach der späteren Funktion des Stanzteils: Klebkraft, Temperaturbeständigkeit, Dämpfungseigenschaften und Oberflächenkompatibilität sind die entscheidenden Auswahlkriterien.
Zu den am häufigsten verwendeten Materialgruppen gehören:
- Doppelseitige Acrylat-Tapes (z. B. Buday ACR) für dauerhafte, hochfeste Verbindungen auf glatten und leicht unebenen Oberflächen
- PE-Schäume, einseitig oder doppelseitig beschichtet, wenn Spaltausgleich, Vibrationsdämpfung oder Abdichtung gefragt sind
- PET-Trägerbänder für dimensionsstabile Stanzteile mit definierter Dicke
- Polyimid-Folien (Buday-Polyimidfolie, PI-Folien) bei Anwendungen mit hoher Temperaturbelastung
- Einseitige Klebebänder als Abdeckungen, Masken oder Schutzlagen
Entscheidend ist nicht allein das Trägermaterial, sondern die Kombination aus Träger, Klebmasse und Liner. Acrylat-Klebmassen bieten hohe Langzeitstabilität und Witterungsbeständigkeit, während Kautschuk-Klebmassen schnelle Anfangshaftung auf schwierigen Untergründen liefern. Welche Kombination passt, hängt von der Fügeoberfläche, dem Temperaturprofil und den mechanischen Belastungen im Einsatz ab.
Wo werden Formstanzteile aus Klebeband eingesetzt?
Selbstklebende Stanzteile sind überall dort im Einsatz, wo Bauteile dauerhaft, reproduzierbar und ohne Schrauben oder Nieten verbunden, gedichtet oder gedämpft werden sollen. Der Einsatz zieht sich durch nahezu alle Branchen der industriellen Fertigung.
In der Automobilindustrie werden Formstanzteile für die Verklebung von Zierleisten, Emblemen, Dichtungen und Innenverkleidungen eingesetzt. OEMs und Zulieferer schätzen die Prozesssicherheit, weil ein präzise gestanztes Klebelement immer dieselbe Klebfläche liefert und keine Dosierung erforderlich ist.
In der Elektronik- und Batterieindustrie werden Stanzteile auf Modul- und Packebene verwendet, etwa zur thermischen Entkopplung, zur Fixierung von Leitungen oder zur elektrischen Isolation. Die Anforderungen an Dickentoleranz und Reinheit sind hier besonders hoch.
Die Bahnindustrie setzt Stanzteile für Innenausbau, Bodenbefestigung und Kabelbindung ein. Materialien müssen hier häufig Brandschutzanforderungen nach EN 45545 erfüllen. Auch im Transportwesen, im Wohnmobil- und Sonderfahrzeugbau sowie bei Fenster- und Türenherstellern sind Stanzteile aus Klebeband ein Standardwerkzeug der Montage.
Was sind die Vorteile gegenüber flüssigen Klebstoffen oder mechanischen Verbindungen?
Formstanzteile aus Klebeband bieten gegenüber Flüssigklebstoffen und mechanischen Verbindungselementen vor allem Vorteile in der Prozesssicherheit, der Reproduzierbarkeit und der Bauteilschonung. Die Klebefläche ist immer identisch, es gibt keine Aushärtezeiten und keine Dosierungsfehler.
Flüssigklebstoffe erfordern eine präzise Dosierung, Mischung (bei Zweikomponentensystemen) und oft eine definierte Aushärtezeit unter Druck oder Wärme. Stanzteile sind sofort nach dem Abziehen der Schutzfolie einsatzbereit. Das vereinfacht die Montage und reduziert Ausschuss durch Fehldosierung.
Mechanische Verbindungen wie Schrauben oder Nieten erzeugen punktuelle Spannungen im Bauteil und erfordern Bohrungen, die das Material schwächen. Stanzteile verteilen die Last flächig, was besonders bei dünnen Substraten, Kunststoffen oder Oberflächen mit Lackierung vorteilhaft ist. Gleichzeitig können sie je nach Klebmasse eine gewisse Vibrationsdämpfung übernehmen, was ein reiner Formschluss nicht leistet.
Ein weiterer praktischer Vorteil: Stanzteile lassen sich in automatisierte Montageprozesse integrieren, weil sie auf Linern vereinzelt oder auf Rollen bereitgestellt werden können und von Handhabungsgeräten oder Robotern verarbeitet werden.
Welche Qualitätsanforderungen müssen Formstanzteile erfüllen?
Qualitätsanforderungen an Formstanzteile aus Klebeband betreffen Maßhaltigkeit, Klebkraft, Temperatur- und Chemikalienbeständigkeit sowie die Eignung für den jeweiligen Prozess. In regulierten Branchen kommen Normen und Zulassungsanforderungen hinzu, die das Material nachweislich erfüllen muss.
Maßhaltigkeit bedeutet, dass Außenkontur, Innenausschnitte und Stanzgrat innerhalb der vereinbarten Toleranzen liegen. Abweichungen in der Klebefläche wirken sich direkt auf die Verbindungsfestigkeit aus. Die Klebkraft selbst wird nach standardisierten Prüfverfahren gemessen, etwa als 90-Grad- oder 180-Grad-Abschälwiderstand sowie als Scherfestigkeit.
Für sicherheitsrelevante Anwendungen in der Bahn- oder Automobilindustrie können zusätzliche Anforderungen gelten: Brandschutz nach EN 45545, Beständigkeit gegen Kraftstoffe und Reinigungsmittel, UV-Stabilität oder Tieftemperaturtauglichkeit. Zuverlässige Hersteller prüfen diese Eigenschaften im eigenen Labor oder anhand von Herstellerdatenblättern und dokumentieren die Ergebnisse nachvollziehbar.
Für Unternehmen, die nach DIN EN ISO 9001 zertifiziert sind, ist die lückenlose Rückverfolgbarkeit der eingesetzten Materialien ein weiteres Qualitätskriterium. Das schließt Chargendokumentation und Wareneingangsprüfung ein.
Wann lohnt sich ein kundenspezifisches Formstanzteil statt einer Standardlösung?
Ein kundenspezifisches Formstanzteil ist sinnvoll, wenn die Geometrie des Fügeteils von Standardformaten abweicht, wenn besondere Materialanforderungen gelten oder wenn der Montageprozess eine spezifische Konfektionierung verlangt. Ab einer gewissen Stückzahl amortisieren sich die Werkzeugkosten schnell durch Zeitersparnis in der Montage.
Standardlösungen wie Quadrate, Rechtecke oder Kreise in gängigen Abmessungen sind sofort verfügbar und ohne Werkzeugkosten bestellbar. Sie passen für viele Anwendungen, stoßen aber an Grenzen, sobald Ausschnitte für Kabel, Schrauben oder Positionierhilfen benötigt werden oder wenn die Kontur exakt dem Bauteil folgen soll.
Kundenspezifische Stanzteile bieten außerdem die Möglichkeit, Materialien zu kombinieren, die im Standardsortiment nicht verfügbar sind, etwa ein Schaumstoffkern mit beidseitig unterschiedlichen Klebmassen für zwei verschiedene Fügeoberflächen. Auch die Konfektionierung (Einzelteile auf Linern, Rollen, Bögen oder in Spenderboxen) kann auf den Montageprozess abgestimmt werden.
Wie Buday individuelle Formstanzteile entwickelt und liefert
Buday GmbH entwickelt und produziert selbstklebende Stanzteile für industrielle Anwendungen in der Automobil-, Elektronik-, Bahn- und Transportbranche. Das hauseigene Labor ermöglicht die gezielte Prüfung von Klebkraft, Abriebfestigkeit, Temperaturbeständigkeit und Witterungsverhalten, bevor ein Stanzteil in die Serienfertigung geht.
Der Entwicklungsprozess bei Buday umfasst:
- Technische Beratung zur Materialauswahl auf Basis der Fügeoberflächen und Belastungsprofile
- Musteranfertigung und Laborprüfung vor der Serienwerkzeugfreigabe
- Flexible Konfektionierung (Rollen, Bögen, Einzelteile) passend zum Montageprozess
- Dokumentation nach DIN EN ISO 9001:2015 für rückverfolgbare Qualitätsnachweise
- Zugang zu einem globalen Lieferantennetzwerk für technisch und wirtschaftlich optimale Materialien
Wer ein bestehendes Stanzteil ersetzen oder eine neue Klebeverbindung entwickeln möchte, kann direkt über die Kontaktseite von Buday eine Anfrage stellen und erhält eine technische Einschätzung auf Basis der konkreten Anforderungen.
