Was ist der Unterschied zwischen Zelle, Modul und Batteriepack?

Pixelfish · 17 Sep. 2026

Zelle, Modul und Batteriepack bezeichnen drei aufeinander aufbauende Hierarchieebenen eines Energiespeichers. Eine Batteriezelle ist die kleinste elektrochemische Einheit, mehrere Zellen werden zu einem Modul zusammengefasst, und mehrere Module bilden gemeinsam den Batteriepack. Dieses Prinzip gilt für nahezu alle modernen Lithium-Ionen-Batterien in der Elektromobilität, der Bahntechnik und der stationären Energiespeicherung. Die folgenden Abschnitte erklären jeden dieser Begriffe, beschreiben den strukturellen Aufbau und zeigen, welche technischen Anforderungen auf jeder Ebene entstehen.

Wie sind Zellen, Module und Batteriepacks aufgebaut?

Der Aufbau folgt einer klaren Hierarchie: Einzelne Batteriezellen werden mechanisch und elektrisch zu einem Modul verbunden. Mehrere Module werden anschließend in ein gemeinsames Gehäuse integriert, das als Batteriepack bezeichnet wird. Jede Ebene übernimmt spezifische mechanische, thermische und elektrische Funktionen, die auf der darunterliegenden Ebene nicht abgedeckt werden können.

Diese Struktur erlaubt es Herstellern, Kapazität und Spannung flexibel zu skalieren. Zellen in Reihe erhöhen die Spannung, Zellen parallel erhöhen die Kapazität. Auf Modulebene kommen Kühlung, Isolation und erste Sicherheitsfunktionen hinzu. Der Pack schließlich integriert alles in ein einbaufertiges System mit definierten Schnittstellen zum Fahrzeug oder zur Anlage.

Was ist eine Batteriezelle und welche Typen gibt es?

Eine Batteriezelle ist die kleinste eigenständige elektrochemische Einheit eines Energiespeichers. Sie besteht aus Anode, Kathode, Elektrolyt und Separator und wandelt chemische Energie direkt in elektrische Energie um. Ohne Zelle gibt es keinen Strom. Alle übergeordneten Strukturen, Modul und Pack, bauen auf ihr auf.

In der industriellen Praxis dominieren drei Zellformate:

Rundzellen (zylindrisch): standardisierte Formate wie 18650 oder 21700, mechanisch robust und gut automatisiert herstellbar.
Pouch-Zellen: flache, folienverpackte Zellen mit hoher Energiedichte, aber empfindlicher gegenüber mechanischen Einwirkungen.
Prismatische Zellen: hartschalige, quaderförmige Zellen, die sich platzsparend stapeln lassen und häufig in Automobilanwendungen eingesetzt werden.

Die Wahl des Zellformats beeinflusst unmittelbar, wie das Modul konstruiert wird, welche Fügeverfahren zum Einsatz kommen und welche Anforderungen an Klebstoffe und Dichtmaterialien entstehen.

Was unterscheidet ein Batteriemodul vom Batteriepack?

Ein Batteriemodul ist eine strukturell geschlossene Einheit aus mehreren Zellen mit eigener mechanischer Halterung, elektrischer Verschaltung und oft einer Wärmemanagementkomponente. Der Batteriepack hingegen ist das vollständige System: Er fasst mehrere Module zusammen, integriert das Batteriemanagementsystem (BMS), das Kühlsystem und das Gehäuse und bildet die einbaufertige Einheit.

Praktisch gesagt: Ein Modul kann ohne Pack nicht betrieben werden, weil ihm übergeordnete Steuerung und Schutzfunktionen fehlen. Ein Pack ohne funktionsfähige Module ist dagegen eine leere Hülle. Die Grenze zwischen beiden Ebenen ist in der Konstruktion bewusst gezogen, weil sie Wartung, Austausch und Qualitätssicherung vereinfacht. Defekte Module lassen sich im Pack tauschen, ohne die gesamte Einheit zu ersetzen.

Ein neuerer Ansatz ist das sogenannte Cell-to-Pack-Design (CTP), bei dem Zellen direkt ohne zwischengeschaltetes Modul in den Pack integriert werden. Dieses Format reduziert Gewicht und Bauraum, stellt aber höhere Anforderungen an die direkte Zellbefestigung und die thermische Anbindung innerhalb des Packs.

Welche Rolle spielt das Batteriemanagementsystem im Pack?

Das Batteriemanagementsystem (BMS) ist die elektronische Steuereinheit des Batteriepacks. Es überwacht Spannung, Strom und Temperatur jeder einzelnen Zelle oder Zellgruppe, schützt den Pack vor Überladung, Tiefentladung und thermischem Durchgehen und kommuniziert den Ladezustand an das übergeordnete Fahrzeug- oder Anlagensystem.

Ohne BMS wäre ein Lithium-Ionen-Batteriepack im Betrieb nicht sicher. Die Zellen reagieren empfindlich auf Betriebszustände außerhalb ihrer Spezifikation, und bereits einzelne fehlerhafte Zellen können eine Kettenreaktion auslösen. Das BMS erkennt solche Zustände frühzeitig und leitet Schutzmaßnahmen ein, etwa die Abschaltung einzelner Zellgruppen oder die Aktivierung der Kühlung.

Für Konstruktionsabteilungen ist relevant: Das BMS benötigt zuverlässige elektrische Verbindungen zu allen Zellebenen und ist gleichzeitig eine Wärmequelle im Pack. Die Platzierung und thermische Entkopplung des BMS gehört daher zu den konstruktiven Aufgaben beim Packdesign.

Welche Klebetechnologien werden beim Batteriepack-Aufbau eingesetzt?

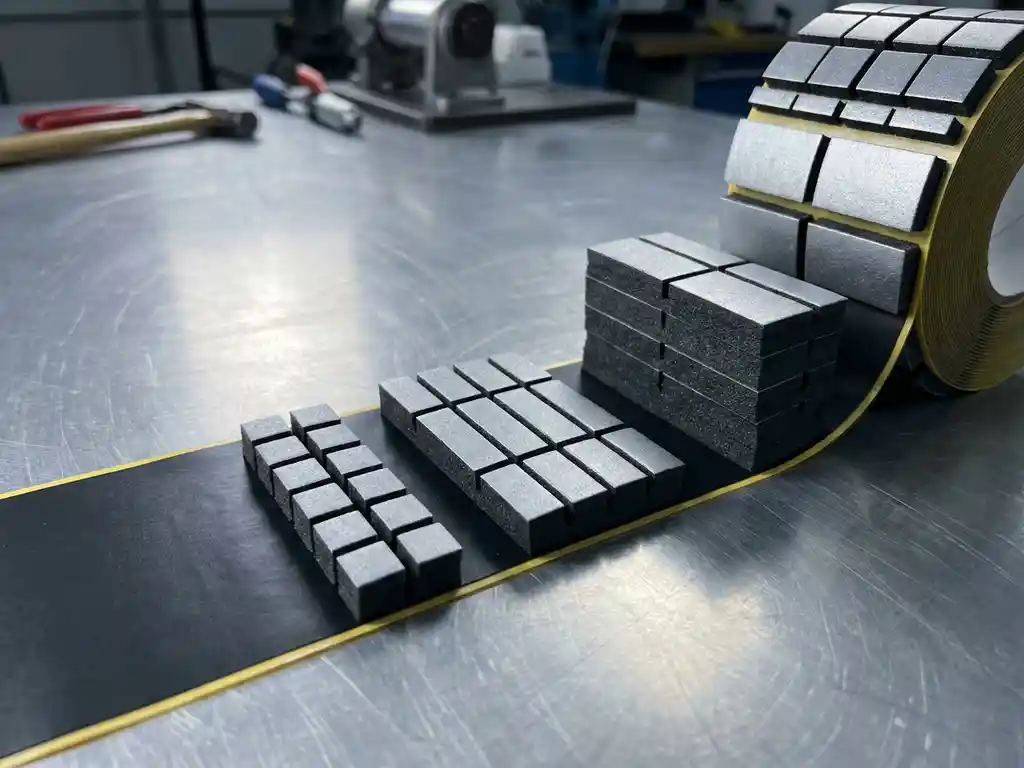

Beim Aufbau von Batteriemodulen und Batteriepacks kommen Klebetechnologien auf mehreren Ebenen zum Einsatz. Auf Zellebene werden Zellen häufig mit Schaumklebebändern oder strukturellen Klebstoffen fixiert, um Vibrationskräfte zu dämpfen und gleichzeitig eine definierte thermische Anbindung herzustellen. Auf Modulebene dienen Klebebänder zur elektrischen Isolation zwischen Zellen und Strukturbauteilen.

Im Batteriepack selbst sind die Anforderungen besonders vielfältig:

Wärmeleitende Klebstoffe und Pads verbinden Zellen oder Module thermisch mit der Kühlplatte.
Dichtungsbänder und Formdichtungen schützen das Packgehäuse vor Feuchtigkeit und Staub.
Doppelseitige Hochleistungsklebebänder fixieren Kabelführungen, Sensorleitungen und BMS-Komponenten vibrationssicher.
Flammhemmende oder nach EN 45545 geprüfte Materialien kommen überall dort zum Einsatz, wo Brandschutzanforderungen gelten, insbesondere in der Bahntechnik.

Die Auswahl des richtigen Klebemittels hängt von der Ebene (Zelle, Modul, Pack), den Temperaturbereichen, den mechanischen Belastungen und den geltenden Normen ab. Pauschalantworten gibt es hier nicht; jede Anwendung erfordert eine genaue Betrachtung der Betriebsbedingungen. Einen Überblick über industrielle Klebebänder für Batterieanwendungen bietet die Produktübersicht von Buday.

Warum ist die Unterscheidung für Einkauf und Konstruktion wichtig?

Wer Zelle, Modul und Pack nicht klar unterscheidet, riskiert Fehler bei der Spezifikation von Materialien, Prüfanforderungen und Lieferumfängen. Einkaufsabteilungen müssen wissen, auf welcher Ebene ein Material eingesetzt wird, weil sich Prüfnormen, Temperaturanforderungen und Sicherheitsklassen je nach Ebene unterscheiden. Ein Klebeband, das auf Modulebene geeignet ist, muss nicht automatisch für den direkten Zellkontakt zugelassen sein.

Für Konstruktionsabteilungen ist die Unterscheidung ebenso grundlegend. Toleranzen, Fügeverfahren und Wärmemanagementkonzepte werden je nach Ebene anders ausgelegt. Wer ein Modul konstruiert, denkt in Zellverbund und lokaler Kühlung. Wer einen Pack auslegt, denkt in Systemintegration, Gehäusedichtheit und Schnittstellen nach außen.

Zudem beeinflusst die Ebene, auf der ein Problem auftritt, direkt die Reparierbarkeit und die Kosten im Servicefall. Ein Fehler auf Zellebene, der erst auf Packebene erkannt wird, ist in der Regel deutlich teurer zu beheben als ein frühzeitig identifiziertes Modulproblem. Klare Begriffsdefinitionen sind daher keine akademische Übung, sondern eine praktische Voraussetzung für funktionsfähige Entwicklungs- und Beschaffungsprozesse.

Wie Buday Batterieanwendungen auf jeder Ebene unterstützt

Buday entwickelt und verarbeitet Klebebänder und Formstanzteile für industrielle Batterieanwendungen auf allen drei Ebenen: Zelle, Modul und Pack. Das eigene Labor ermöglicht die Prüfung unter realen Betriebsbedingungen, einschließlich Temperaturwechsel, UV-Bewitterung und Klebkraftmessung. Daraus entstehen Lösungen, die technisch auf die jeweilige Ebene abgestimmt sind.

Konkret bedeutet das:

Zellebene: elektrisch isolierende Klebebänder und Schaumprodukte zur Zellbefestigung und Vibrationsdämpfung.
Modulebene: Wärmeleitpads, strukturelle Klebelösungen und Isolationsfolien für den Zellverbund.
Packebene: Dichtungslösungen, flammhemmende Materialien (EN 45545-geprüft für Bahnanwendungen) und Formstanzteile für Gehäuse und Kabelführung.

Buday arbeitet als zertifizierter Partner mit Unternehmen aus der Automobil-, Elektronik- und Bahnindustrie zusammen und bietet neben Standardprodukten auch individuell entwickelte Lösungen für spezifische Anforderungen. Für eine technische Beratung zu Ihrem Batteriepackprojekt steht das Team über die Kontaktseite zur Verfügung.
